镗铣床平旋盘

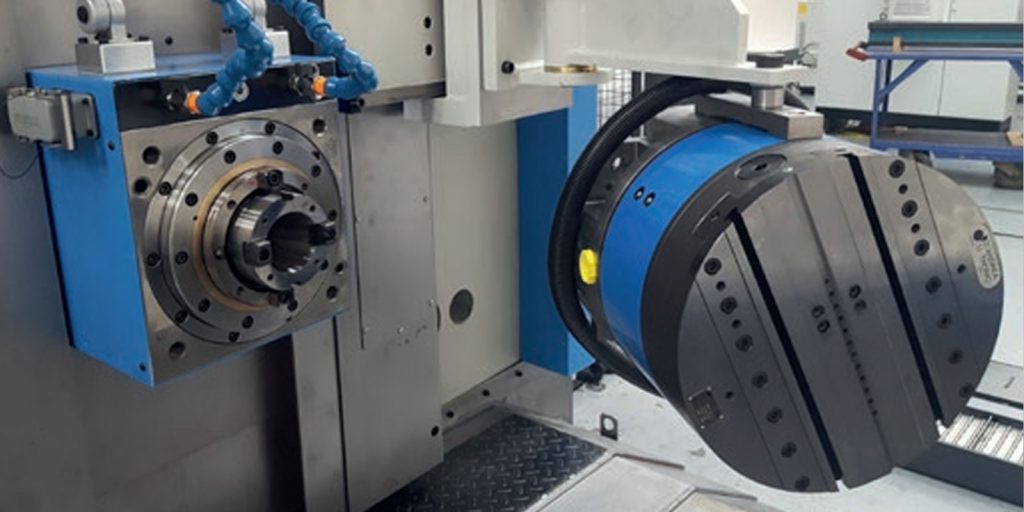

卧式镗铣床平旋盘

平旋盘简介

使用卧式镗铣床( 卧式镗铣加工中心)加工时,刀具装在主轴、镗杆或平旋盘上,通过主轴箱可获得需要的各种转速和进给量,同时可随着主轴箱沿前立柱的导轨上下移动。

卧式镗铣床平旋盘的一端装着固定不动的前立柱,在前立柱的垂直导轨上装有主轴箱,它可上下移动,并由悬挂在前立柱空心部分内的对重来平衡,在主轴箱上集中了主轴部件、变速箱、进给箱与操纵机构等部件。

平旋盘分类描述

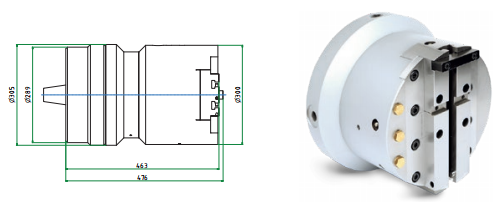

考克思迪尔平旋盘
ZX 200 / ZX 300

平旋盘
平旋盘
  1. 直径: 200 / 420
  2. 定位: 自动
  3. 最大转速: 800 / 500
  4. 大约重量: 93 / 154 kg
  5. 镗孔精度: H7
  6. 径向行程: 107 / 168
  7. 最大镗孔直径: 380 / 650

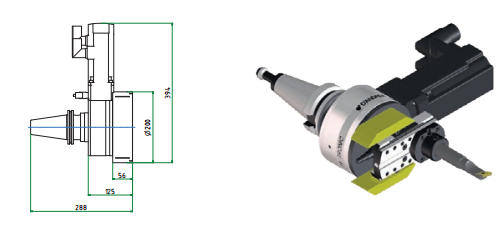

丹得瑞平旋盘 TA-T 200

平旋盘
平旋盘
  1. 定位: 自动
  2. 最大转速: 1400
  3. 大约重量: 20,5 kg
  4. 镗孔精度: H7
  5. 径向行程: ± 32,5
  6. 最大镗孔直径: 400(取决于深度)

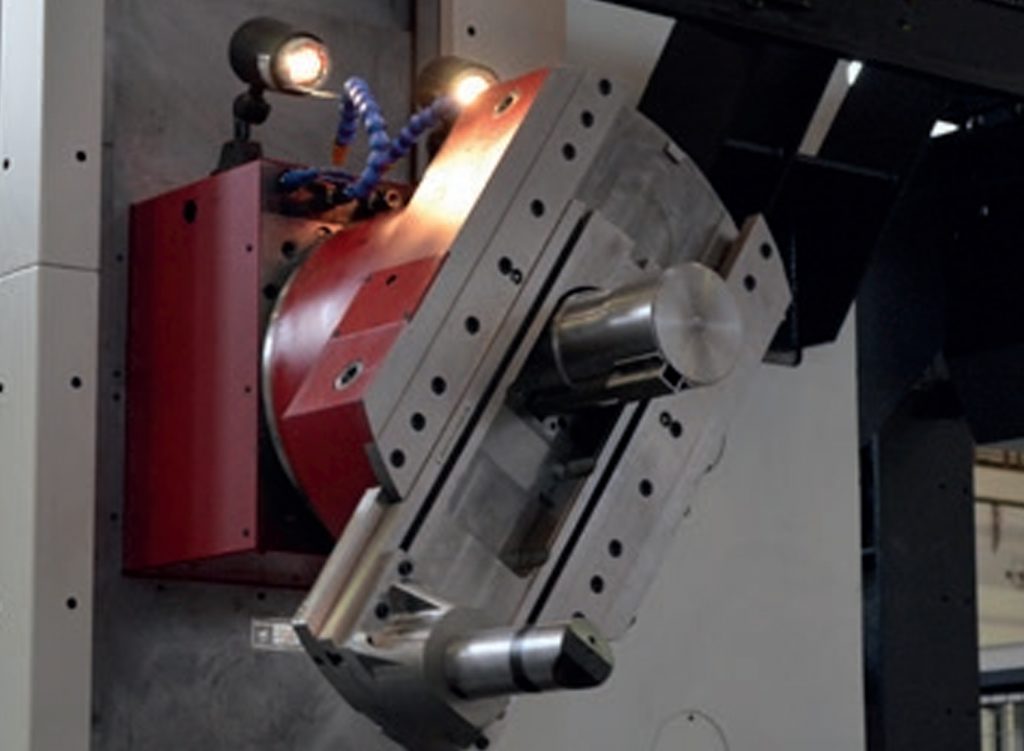

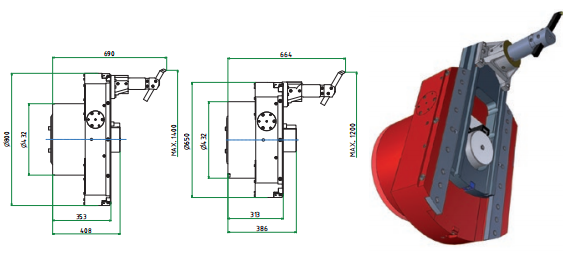

FERMAT飞马特卧式镗铣床平旋盘 FH 65 / FH 80

平旋盘
平旋盘
  1. 直径: 650 / 800
  2. 定位: 自动
  3. 最大转速: 250 / 220
  4. 大约重量: 290 / 360 kg
  5. 镗孔精度: 0.05
  6. 径向行程: 170 / 220
  7. 最大镗孔直径: 1200 / 1400

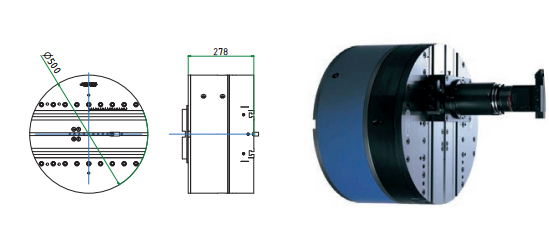

丹得瑞平旋盘 UT 5-500 S (UT 5-630, UT5-800)

平旋盘
平旋盘
  1. 直径: 500 / 630 / 800
  2. 定位: 自动
  3. 最大转速: 200 / 250 / 315
  4. 大约重量: 230 / 310 / 530 kg
  5. 镗孔精度: H7
  6. 径向行程: 160 / 200 / 250
  7. 最大镗孔直径: 1000 / 1250 / 1400 (取决于深度)
