落地式镗铣加工中心

WRF 2G 落地式卧式镗铣床

产品简介

WRF 2G落地式卧式镗铣床加工中心是飞马特大型强壮的落地式镗铣床系列。该镗铣床非常适合巨大,重型工件的强壮和精密加工。

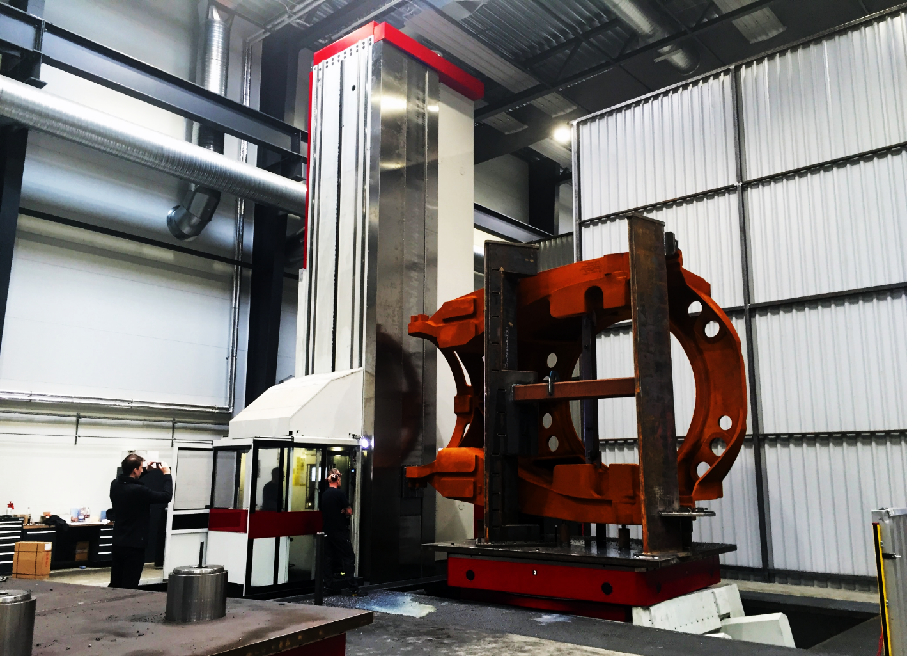

落地式卧式镗铣床

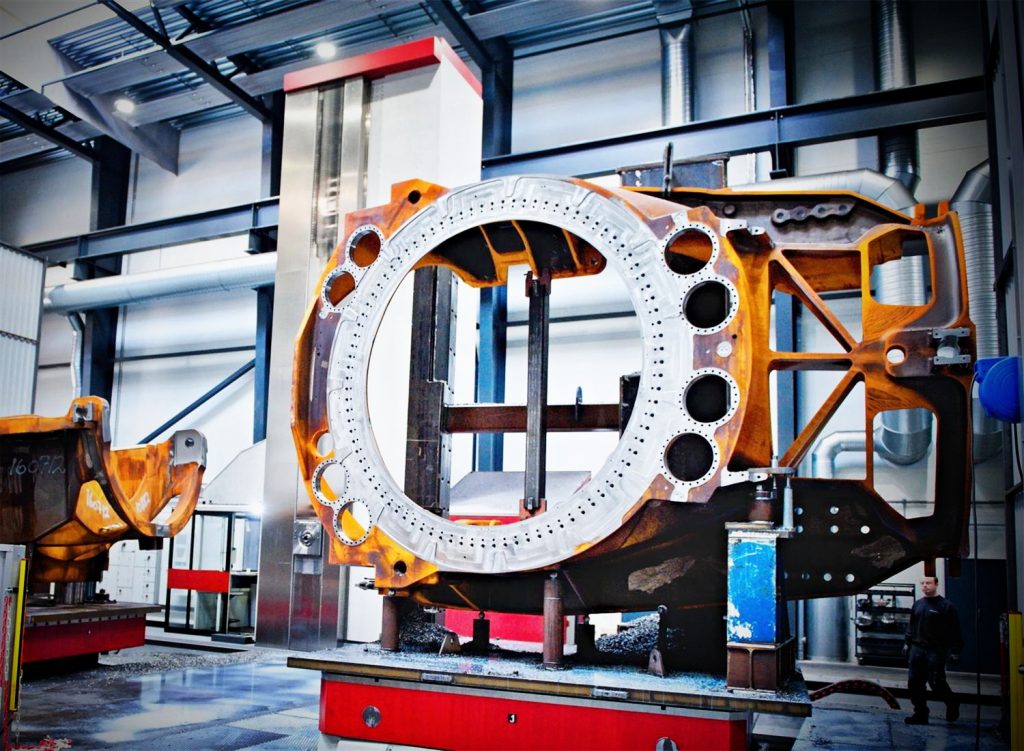

落地式卧式镗铣床

卧式镗铣加工中心特点

  1. 镗杆直径为150 mm或160 mm; 镗杆行程1000mm。
  2. 龙门镗铣床的滑枕行程1.5米。
  3. 快速进给40000 mm / min。
  4. X,Y,主轴箱电机采用水冷电机 – 热量从机床中消热,保持几何精度。
  5. 矮化设计 – 用最低的机床总高度, Y轴可达到最高行程。
落地式卧式镗铣床

产品参数

 单位WRF 2WRF 2G
主轴直径mm150 160 180
主轴锥度 ISO50 / BT50 / CAT50 /选项BIG PLUS
主轴最大转速rpm3000 (选项3500) 2500
主电机海德汉或西门子系统(S1/S6)kW72 / 106
最大扭矩海德汉或西门子系统(S1/S6)Nm3294 / 4843 5000 / 7350
主电机发那科(S1/S3)kW60 / 75依据要求
最大扭矩发那科(S1/S3)Nm829 / 3536依据要求
X轴行程mm1800 – 27500
Y轴行程mm2500 / 3000 / 3500 / 4000 / 4500 / 5000 / 5500 / 6000
W轴,主轴伸出mm1000
Z轴,滑枕伸出mm1500
快速进给X,Ymm/min40000, 15000
快速进给Z,Wmm/minmm/min 10000
回转工作台-选项
工作台最大载重kgT25 – 25000 / T40 – 40000 / T50 – 50000 / T60 – 60000 / T80 – 80000

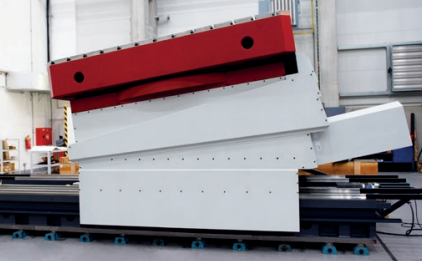

工作台尺寸mm详阅第24页/倾斜工作台0 – 8°(选项)

产品附件及细节

结构组成

新WRF系列 – 为您提供数千个加工小时经验

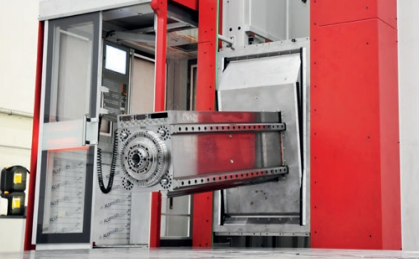

标准主轴箱–更高的动态

  1. 快速进给40000mm/分钟。
  2. 特殊伸缩防护罩提供高速移动。
  3. 直线导轨使用油润滑. 薄油层可清洁直线导轨, 是铸件加工的巨大优势。

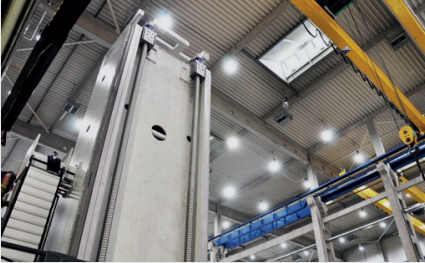

立柱的特殊设计

  1. 两条直径为100mm的滚珠丝杠带两条绝对值光栅尺。
  2. 前后全防护。
  3. 矮化设计 – 用最低的机床总高度, Y轴可达到最高行程。

先进的温度稳定性

  1. X,Y,主轴箱电机采用水冷电机 – 热量从机床中消热,保持集合精度。
  2. 减少立柱上的热量积累。
  3. 减少立柱上的灰尘。
  4. 更好的主轴箱冷却, 延长轴承使用寿命。
  5. 主轴箱由两个冷却循环。
  6. 从轴承外径冷却轴承周围, 防止热量影响滑枕。
  7. 油和空气混合对主轴进行润滑和冷却。混合物和不必
  8. 要的热量将从轴承中被吸出。
  9. 延长轴承寿命,因为油和空气混合物具有较小的粘度, 因此产生较低的温度。

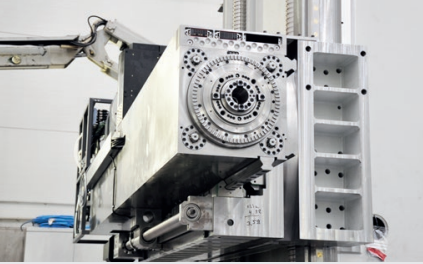

强壮的主轴箱

  1. 直径为150mm/160mm的主轴,转速为3000转或3500转(为选项)。直径为180mm的主轴 转速为2500转。
  2. 西门子58kW或72kW(为选项)水冷电机
  3. 可移动操作间, 水平移动800mm+垂直移动(根据Y轴行程)。
  4. 防主轴下垂的两套独立机构:
  5. Y轴定位由两条滚珠丝杠和两条海德汉绝对光栅尺管理。
  6. 液压杆用于稳定主轴箱刚度。
