刨台式镗铣加工中心

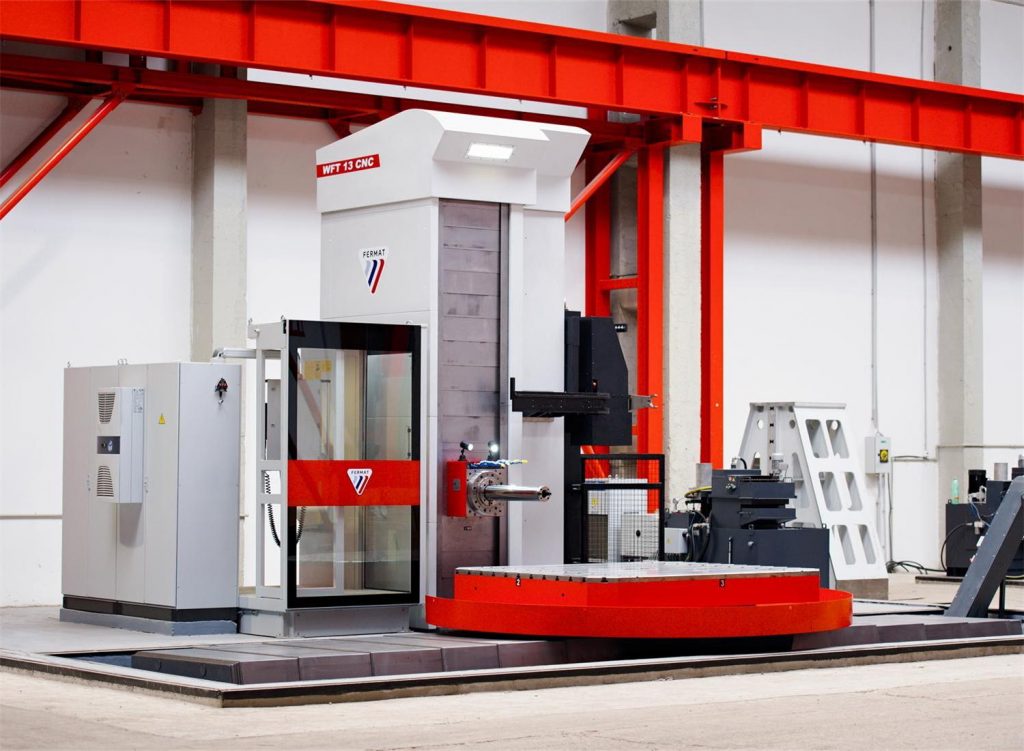

WFT 13 刨台式卧式镗铣床

产品简介

WFT 13刨台式卧式镗铣床是很受欢迎的飞马特刨台式卧式镗铣床,用于高性能加工,利用附件和自动铣头,可高效加工重量高达20吨的工件。

卧式镗铣床
WFT 13 卧式镗铣床

产品特点

  1. 镗杆直径130mm或110mm, 伸出800mm。
  2. 可选配滑枕伸出700 mm。
  3. 强壮而精确的铣削,坐标钻孔,镗孔和螺纹加工。
  4. 多功能系列刨台式卧式镗铣床,完全兼容各种附件和自动铣头。

卧式镗铣床参数

 单位WFT 13
主轴直径mm130
主轴锥度 ISO50 / BT50 / CAT50 / 选项BIG PLUS
主轴最大转速rpm3400 (选配 4000)
主电机海德汉或西门子系统(S1/S6)kW41 / 61,5; 53 / 77,9
最大扭矩海德汉或西门子系统(S1/S6)Nm2099 / 3149; 2713 / 3989
主电机发那科(S1/S3)kW37 / 45; 53 / 62
最大扭矩发那科(S1/S3)Nm2210 / 2687; 2713 / 3989
X轴行程mm2000 / 3000 / 4000 / 5000
Y轴行程mm2000 / 2500 / 3000 / 3500
Z轴行程mm1500 / 2000 / 2500 / 3000
W轴, 主轴伸出mm800
V轴, 滑枕伸出 mmx 700
快速进给X,Ymm/min15000, 12000
快速进给Z,W, V mm/min8500, 10000, 12000
快速进给Brpm2 (选项5)
工作台最大载重kg20000 (有关更多选项,请参阅配件)
工作台尺寸mm1600 x1800 / 1800x 2200 / 1800 x 2600 / 2000 x 2400 /2500 x 2500 / 2000 x 3000

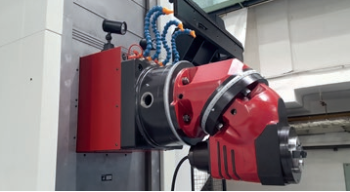

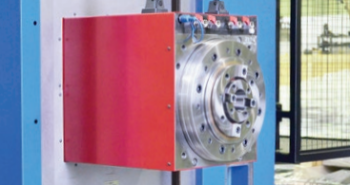

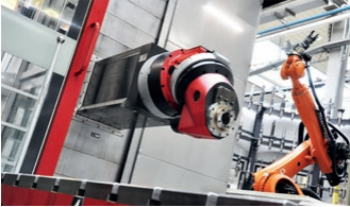

附件及细节

产品结构组成

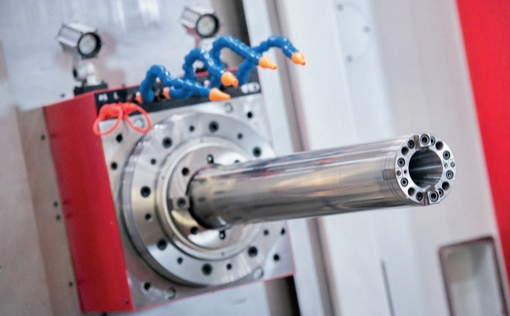

标准主轴箱

坚固,强壮,精确

  1. 主轴箱由球墨铸铁GGG60铸造而成,配备数控伺服电机转动主轴,连续调节其转速。
  2. 主轴行程(W轴)为800 mm,由伺服电机和滚珠丝杠驱动。
  3. 主轴锥度SK50(ISO,BT或CAT)。

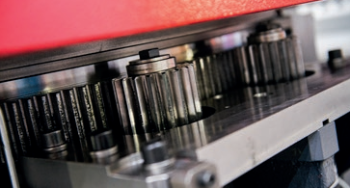

  4. 矩通过双速行星齿轮箱传递到主轴。齿轮根据编程的转速自动变化。
  5. 标配主轴支撑套250 mm。

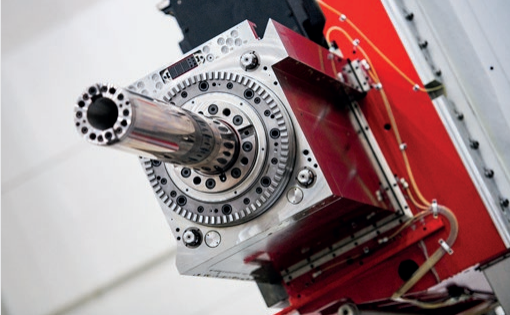

方滑枕 (选项)

  1. 滑枕移动达到700mm。
  2. 综合主轴和滑枕最大行程1500mm。
  3. 滑枕深入工件中心,同时保持最高刚度和精度。
  4. 伺服电机,变速箱和滚珠丝杠驱动滑枕伸出。
  5. 所有的变形由主轴箱和滑枕不同的机械特征进行补偿。

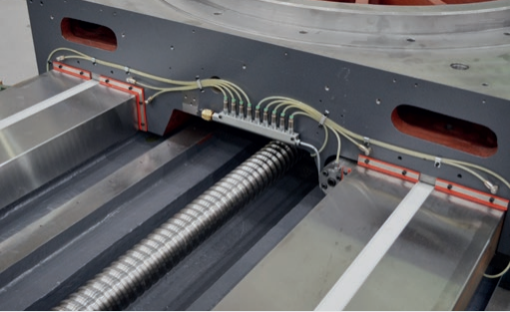

立柱和床身

刚性,坚固,精确,吸收加工过程中产生的振动。

  1. 立柱框架,床身,滑座, 底座均由增强型铸铁GG30制成。
  2. 通过退火实现立柱和床身的最大刚性和坚固性; 线轨和滑轨都经过硬化处理(56 HRC)。
  3. 伺服电机和直径为80mm的滚珠丝杠驱动数控工作台X轴,主轴箱Y轴和立柱Z轴。
  4. Y轴上的滚珠丝杠底部配有电动制动器。
  5. 所有轴上的单独伺服驱动器都是数控的,都具有直线,圆弧和螺旋插补功能。
  6. X,Y和Z轴移动为滑轨或直线导轨。

数控回转工作台

凭借简单的设计和出色的部件,飞马特数控回转工作台在其使用寿命期间只需要最少的维护和调整。

  1. 最大载重20吨。更多选项请参阅配件。
  2. 回转工作台由三部分组成 – 床身, 滑座, 和回转台面。
  3. 工作台台面安装在交叉滚子轴承上,可确保高负载能力,无粘滑,最小摩擦。
  4. 滑座和工作台材质为铸件。
  5. 回转工作台的回转由双伺服电机的主-从结构来完成, 无间隙。
  6. 工作台回转定位使用角度编码器(增量为0.001°);工作台设置到点, 并通过液压制动器固定。
  7. X, Y和Z轴直线导轨为选项。
