回转工作台

卧式镗铣加工中心回转工作台

产品简介

卧式镗铣床的所有回转工作台有出色的定位精度(4弧秒0.010mm/1000mm半径)。工作台定位过程中不会出现粘滑。由于简单的设计和组装部件,飞马特工作台在其寿命期当中仅需最低限度的维护和调整。

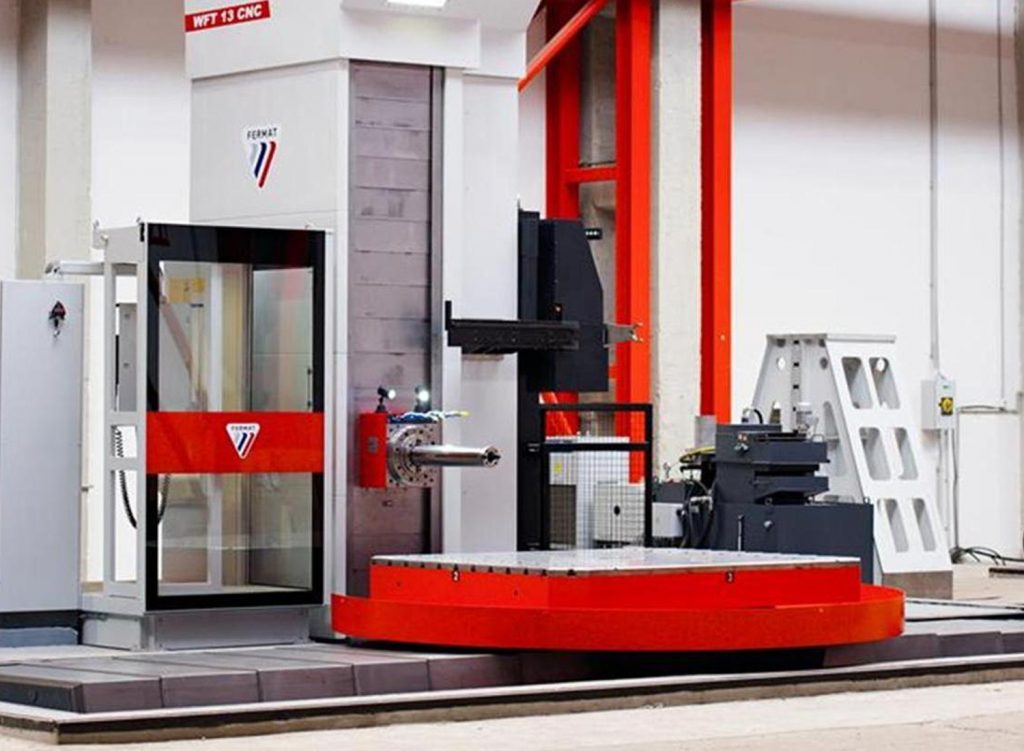

卧式镗铣床
卧式镗铣床

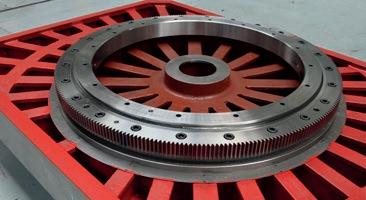

回转工作台包括床身,滑座,夹紧转台。滑座使回转夹紧板在V轴移动。夹紧板安装在交叉滚子圆锥轴承上,确保高精度和高负载能力。为了保证工件的精度,回转工作台设计有4个点(T10,T20),8个点(T25,T40,T50)或12个点(T80, T100)的液压紧固装置,以避免在加工过程中的转动。

回转工作台是由镗铣加工中心的控制系统控制,在工作台中间配有旋转编码器, 有助于自动定位精度在0.001°。作为一个标准,回转工作台的操作为连续第4轴。

产品参数

T10
台面尺寸1250 x 1400, 1400 x 1600, 1600 x 1600, 1600 x 1800
工作台最大载重(kg)10000
工作台行程(mm)2000 – 3000
T型槽尺寸 22H8
V轴操作行程(mm/min) 1 – 8000
B轴操作行程(rmp)2 (选项10)
T20
台面尺寸1600 x 1800, 1800 x 2200, 1800 x 2600, 2000 x 2400, 2500 x 2500, 2000 x 3000
工作台最大载重(kg) 20000
工作台行程(mm)2000 – 5000
T型槽尺寸22H8 (选项28H8)
V轴操作行程(mm/min)1 – 8000
B轴操作行程(rmp) 2 (选项5)
T25 / T40 / T50             T80 / T100
台面尺寸2000 x 2000, 2000 x 2500, 2500 x 2500, 2500 x 3000, 3000 x 3000, 3000 x 3500, 3500 x 35003000 x 3000, 3000 x 3500,
3000 x 4000, 4000 x 4000
工作台最大载重(kg) 25000, 40000, 50000 80000, 100000
工作台行程(mm)                    1200 – 9500
T型槽尺寸28H8 (选项 36H8)
V轴操作行程(mm/min)1 – 10000
B轴操作行程(rmp) 0 – 1,7

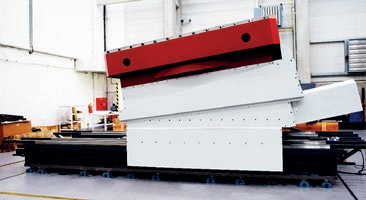

倾斜角(度) 0 – 10
