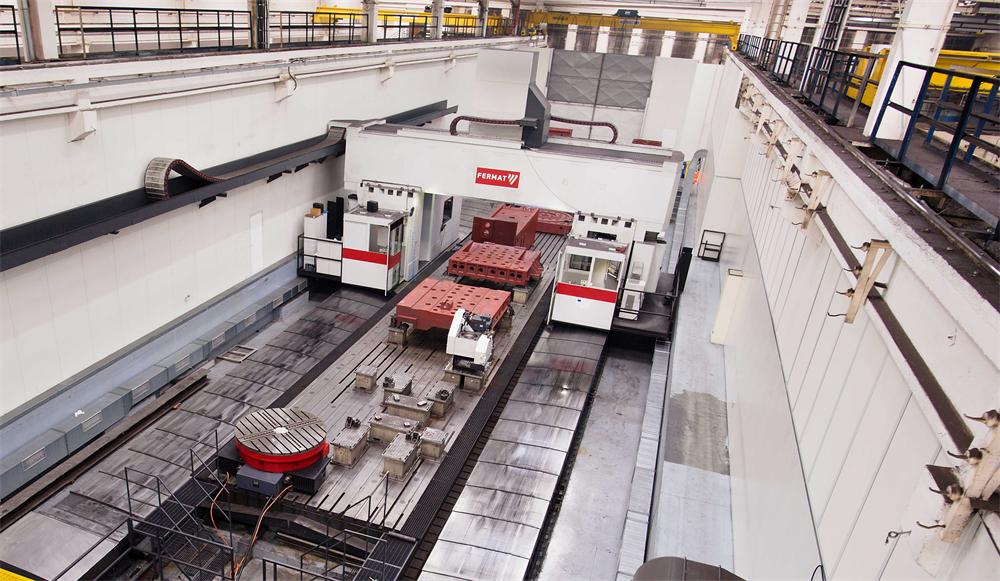

动柱式龙门加工中心

动柱式龙门镗铣加工中心

动柱式龙门镗铣加工中心简介

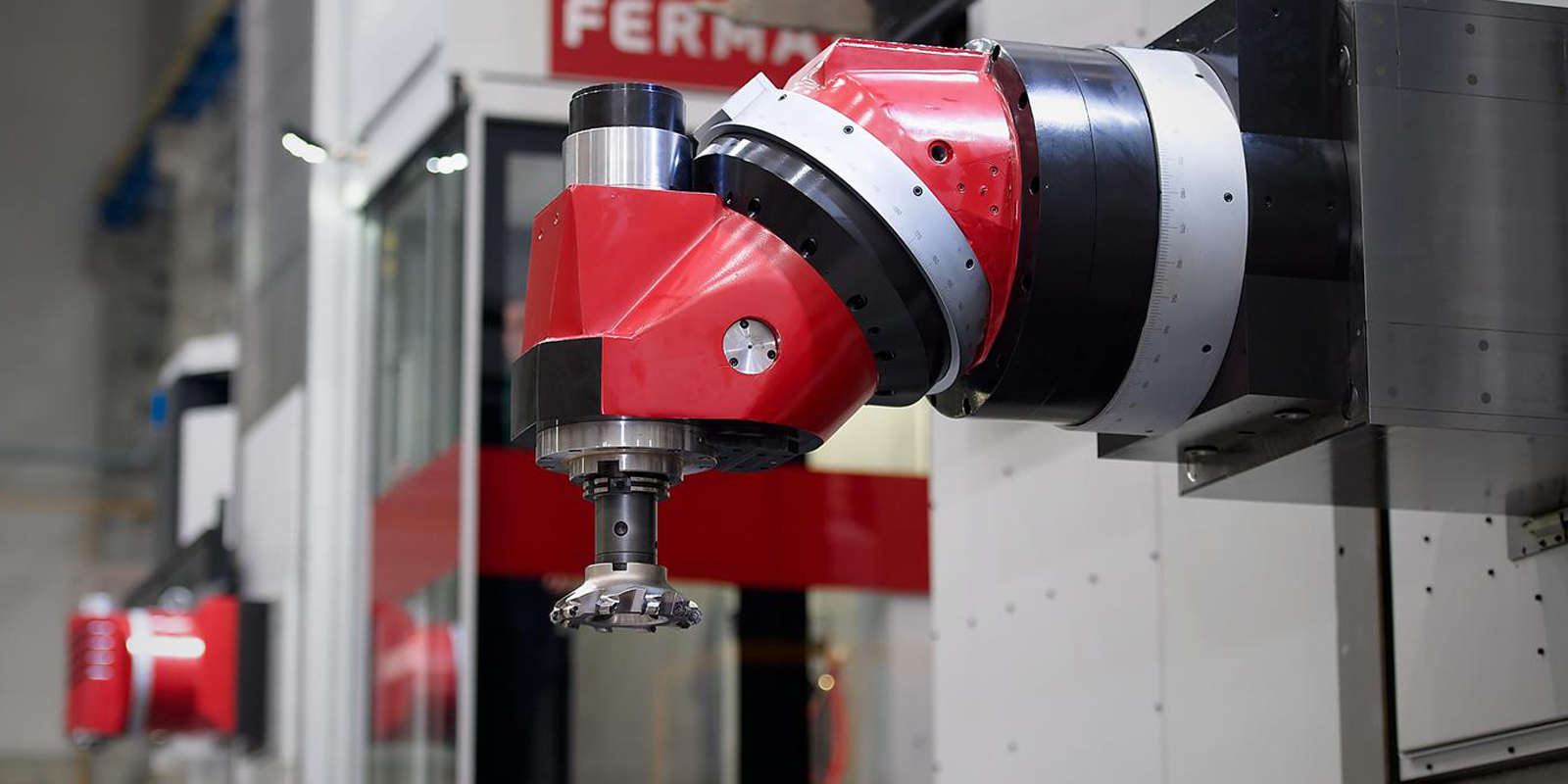

动柱式龙门镗铣加工中心设计用于一次装夹加工工件。 配备有通用全自动铣头UHAmi或UHAmi SDHS。头定位在两个轴- C和A,分度是0.001°。磁头由伺服驱动器(UHA mi SDHS)定位,轴由两个液压制动器加强-这使得微分度,在磁头内没有齿轮耦合。定位精度由两个绝对传感器保证,每个轴一个定位。头是用油脂自动润滑的。

龙门镗铣床
龙门镗铣床

动柱式龙门镗铣加工中心技术参数

Units单位GANTRY龙门
主轴直径mm160
主轴锥度SK 50 (ISO 50)/BT50/CAT 50/BIG+
最大主轴转速rpm2500
最大功率海德汉或者西门子(S1/S6)kW74/91
 最大扭矩海德汉或者西门子(S1/S6)Nm3349 / 4120
  X轴立柱行程mm10000 – 50000
Y轴主轴箱行程mm4200/5200/6200
  Z轴滑枕行程mm1600
W轴主轴行程mm1000
   XY轴快速进给mm/min.40000, 40000
Z轴快速进给mm/min.12000

动柱式龙门镗铣加工中心结构特点

龙门机床设计用于一次安装加工工件。

多功能龙门机床–钻孔、铣削、车削、磨削和激光硬化

滑枕行程1600mm

机床配带落地工作平台

可选配种类繁多的配件和铣头。
