落地式镗铣加工中心

WRF 落地式卧式镗铣床

镗铣床简介

WRF落地式卧式镗铣床是飞马特大型,强壮的卧式镗铣床系列。该机床适合巨大,重型工件的强壮和精密加工。

产品特点

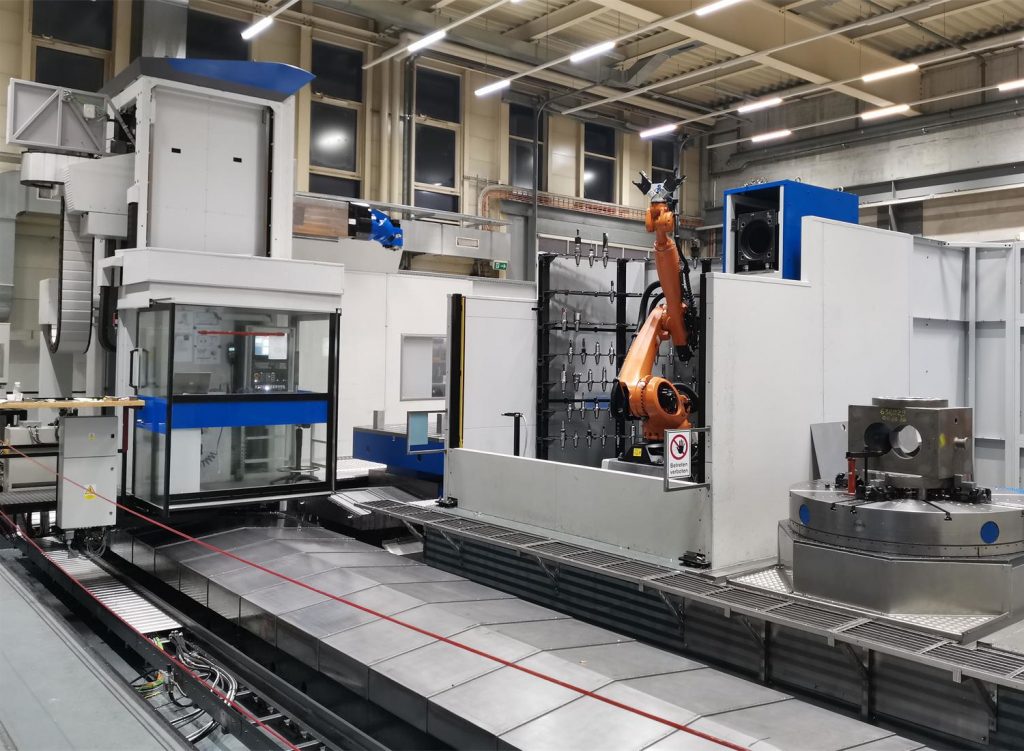

落地式卧式镗铣床
落地式卧式镗铣床
  1. 镗杆直径为130 mm,150 mm或160 mm; 镗杆行程从800mm到1米。
  2. 滑枕行程从900mm到1.2米。
  3. 可选倾斜式主轴箱。
  4. 配备可水平和垂直移动操作间。
  5. 配备可载重100吨的平台和/或回转工作台。

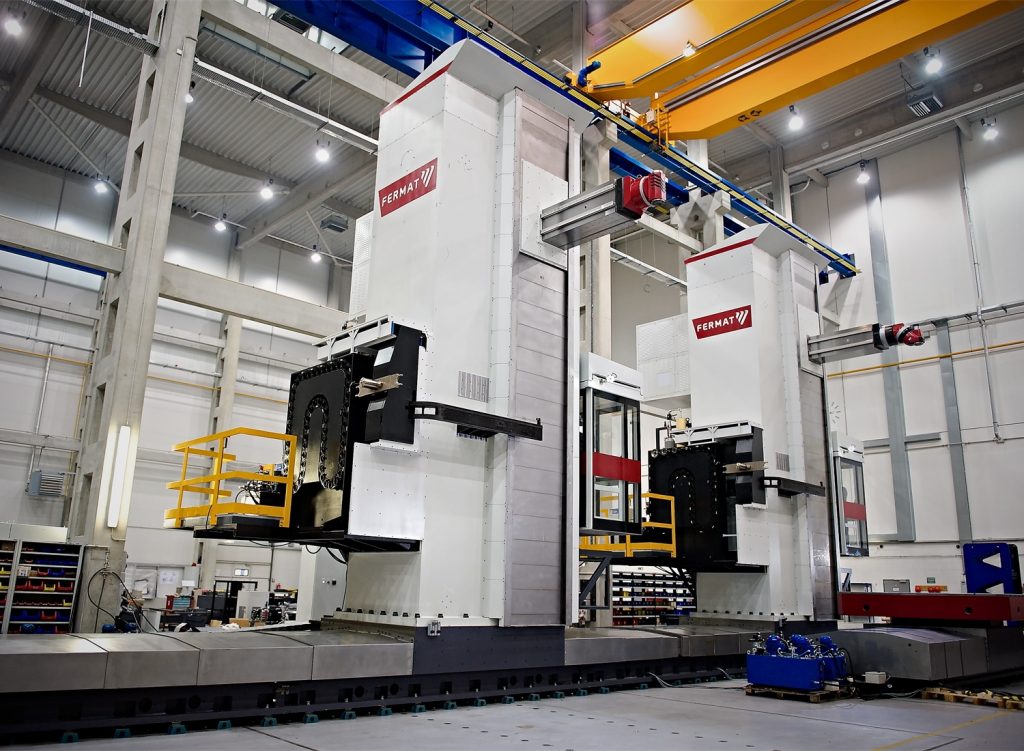

卧式镗铣床
卧式镗铣床

产品参数

 单位WRF 130 CNC    WRF 150 CNC   WRF 160 CNC
主轴直径mm130               150            160
主轴锥度 ISO50 / BT50 / CAT50 /选项BIG PLUS
主轴最大转速rpm 3000 (选项4000)     2800 (选项3500)     2500 (选项3200)
主电机海德汉或西门子系统(S1/S6)kW41 / 61,5; 53 / 77,9           58 / 86; 74 / 109
最大扭矩海德汉或西门子系统(S1/S6)Nm 2099 / 3149; 2713 / 3989      3281 / 4988; 3349 / 4923
主电机发那科(S1/S3)kW37 / 45; 53 / 62    60 / 75
最大扭矩发那科(S1/S3)Nm2210 / 2687; 2713 / 3989        2829 / 3536
X轴行程mm1800 – 27500
Y轴行程mm 2500 / 3000 / 3500 / 4000 / 4500 / 5000 / 5500 / 6000
Z轴行程mm1000                     1200
W轴主轴伸出mm800                   1000
快速进给X,Ymm/min20000 (选项40000), 15000 (选项24000)
快速进给Z,Wmm/min10000, 8000           10000 (选项24000), 10000
回转工作台-选项
工作台最大载重kgT25 – 25000 / T40 – 40000 / T50 – 50000 / T60 – 60000 /T80 – 80000 / T100 – 100000
工作台尺寸mm详阅第24页/倾斜工作台0 – 8°(选项)

落地式镗铣加工中心附件及细节

产品结构组成

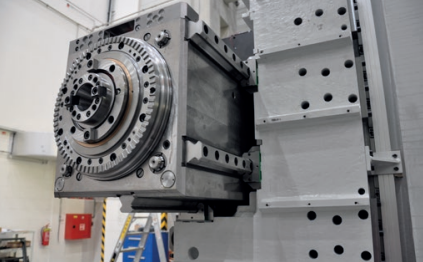

带方滑枕伸出主轴箱

坚固,强壮,精确。

  1. 主轴箱由球墨铸铁GGG60铸造而成,配备数控伺服电机转动主轴,连续调节其转速。
  2. V130)主轴行程(W轴)为800 mm,(V150, V60)主轴行程为1000mm。 由伺服电机和滚珠丝杠驱动。
  3. 主轴锥度SK50(ISO,BT,CAT或选项BIG PLUS)。
  4. (V130)滑枕行程为900 mm,(V150, V60)滑枕行程为1200mm。滑枕行程可在保持刚性的同时更好的接近工件。
  5. 滑枕伸出由伺服电机,变速箱和滚珠丝杠驱动, 位于(LM)直线导轨上。

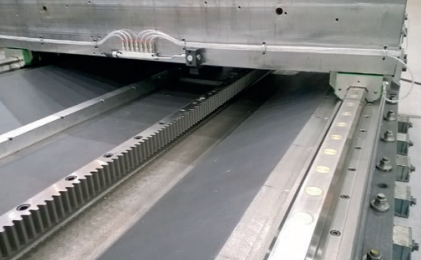

立柱和床身

刚性,坚固,精确,吸收加工过程中产生的振动。

  1. 立柱框架,床身,滑座, 底座均由增强型铸铁GG30制成。
  2. 立柱为焊接件构造。通过退火达到最大刚度,实现金属加工过程中的刚性和坚固性。 线轨和滑轨都经过硬化处理(56 HRC)。
  3. 主轴箱通过Y轴上的两条滚珠丝杠(V13,Ø100mm,2个制动器)/ 三条滚珠丝杠 ( V150 / 160,Ø80mm,一个制动器), 变速箱和伺服马达驱动。
  4. 立柱通过齿轮齿条在X轴床身上移动, 使用大型线轨和滑座,由两个伺服马达(主 – 从)配置驱动。
  5. 两条光栅尺位于立柱上,以进一步提高滑枕精度。

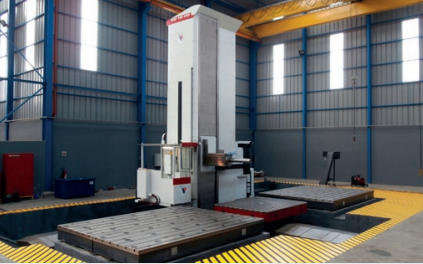

数控回转工作台和夹紧平台

凭借简单的设计和出色的部件,飞马特数控回转工作台在其使用寿命期间只需要最少的维护和调整。

  1. 回转工作台由三部分组成 – 床身, 滑座, 和回转台面。工作台台面安装在交叉滚子轴承上,可确保高负载能力,无粘滑,最小摩擦。
  2. 工作台滑座在两条直线导轨上移动。
  3. 行程长达5米的工作台由带行星齿轮箱和滚珠丝杠的伺服电机控制。
  4. 滑座和工作台材质为铸件。
  5. 回转工作台的回转由双伺服电机的主-从结构来完成,无间隙。
  6. 工作台回转定位使用角度编码器(增量为0.001°); 工作台设置到点, 并通过液压制动器固定。
  7. 夹紧平台可用于加工部件。
