落地式镗铣加工中心

WRF HEAVY 落地式卧式镗铣床

产品简介

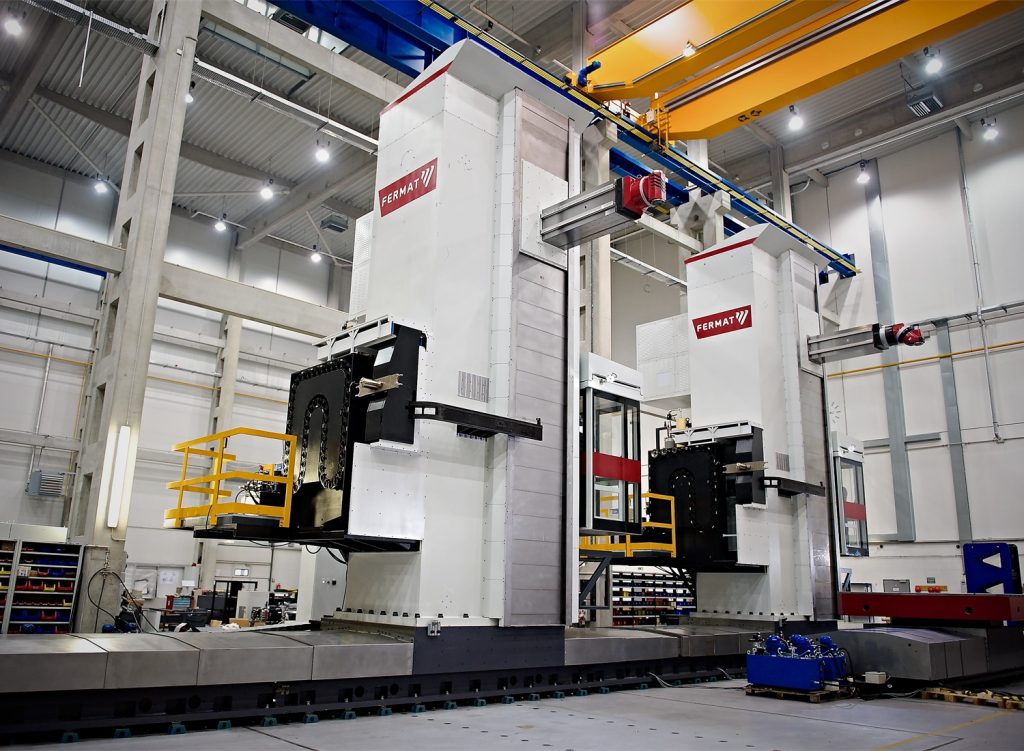

WRF Heavy 落地式卧式镗铣床加工中心是飞马特巨大型落地式镗铣床 。该龙门镗铣床坚固的主轴箱建立在两根立柱之间,以实现zui大的稳定性。

卧式镗铣床特点

卧式镗铣床
卧式镗铣床
  1. 镗杆直径为160mm,行程1000mm。
  2. 滑枕行程1.5或1.6米。
  3. 4个伺服电机和4副齿轮齿条用于Y轴的快速精确移动。
  4. 配备可载重100吨的平板和/或回转工作台。
  5. 超大尺寸工件的理想选择。
卧式镗铣床

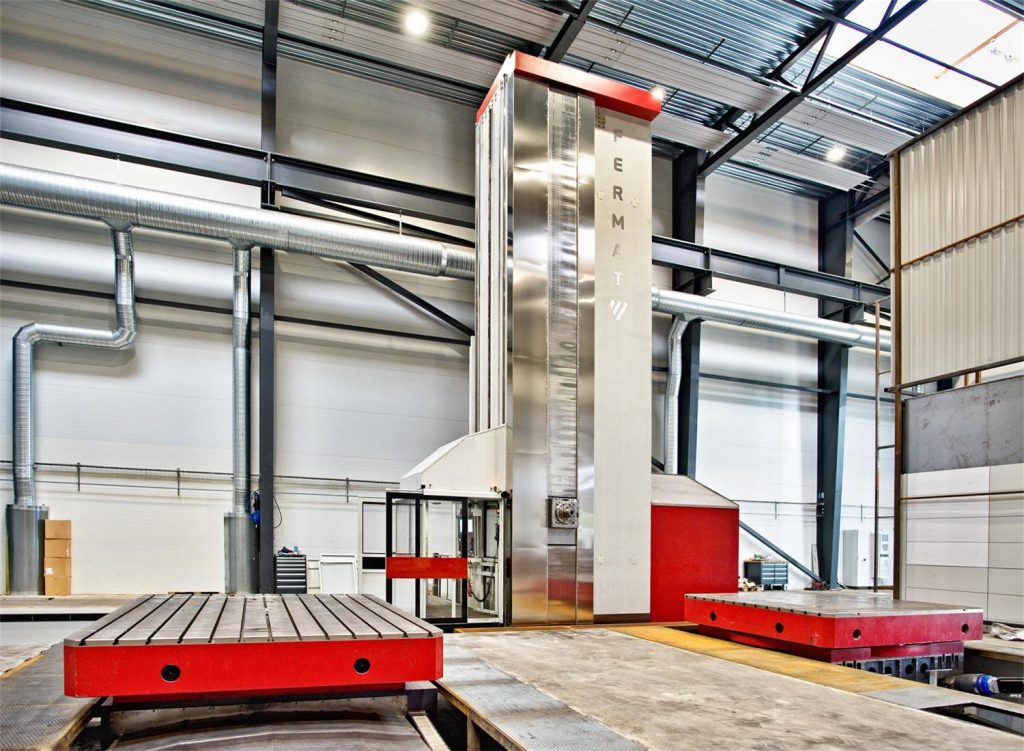

落地式卧式镗铣床

产品参数

 单位WWRF 160 Heavy
主轴直径mm160
主轴锥度 ISO50 / BT50 / CAT50 /选项BIG PLUS
主轴最大转速rpm2500
主电机海德汉或西门子系统(S1/S6)kW74 / 91
最大扭矩海德汉或西门子系统(S1/S6)Nm3349 / 4120
X轴行程mm2400 – 28100
Y轴行程mm2000 – 10000
Z轴,滑枕伸出mm1600
W轴,主轴伸出mm1000
快速进给X,Ymm/min20000, 15000
快速进给Z,Wmm/min15000, 10000
回转工作台-选项
工作台最大载重kgT25 – 25000 / T40 – 40000 / T50 – 50000 / T80 – 80000 /
工作台尺寸 详阅第24页/倾斜工作台0 – 8°(选项)
V轴行程mm2000 – 5000 | 2400 – 9500和特殊要求
快速进给V轴mm/min12000 | 20000
快速进给B轴rpm1,7

镗铣床附件及细节

产品结构特点

带方滑枕伸出主轴箱

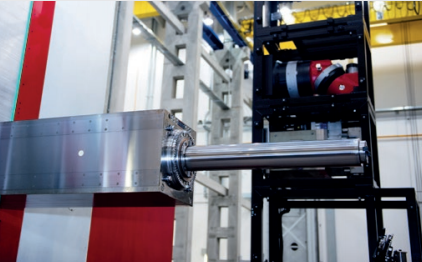

主轴箱“滑枕”根据机床设计的最新世界趋势设计,并预留连接手动和自动附件头,面板等。

主轴箱
  1. 主轴箱(滑枕)是矩形,本体材质为球墨铸铁GGG60. 具有550 x 550的巨大方形轮廓。
  2. 主轴箱和滑座位于两个立柱之间,以提高稳定性。
  3. 最大滑枕行程为1600 mm。滑枕伸出在保持刚性的同时更好地接近工件。
  4. 六条悍达硬化处理导轨保障主轴箱行程。
  5. 增加了额外的直线导轨,以稳定滑座。
  6. 主轴行程(W轴)为1000mm,由伺服电机和滚珠丝杠驱动。

立柱和床身

刚性,坚固,精确,吸收加工过程中产生的振动。

主轴箱滑座
  1. 立柱框架,床身,滑座, 底座均由增强型铸铁GG30制成。
  2. 立柱为焊接件构造。通过退火达到最大刚度,实现金属加工过程中的刚性和坚固性。
  3. 立柱通过齿轮齿条在X轴床身上移动, 使用大型线轨和滑座,由两个伺服马达(主 – 从)配置驱动。
  4. 两条光栅尺位于立柱上,以进一步提高滑枕精度。

数控回转工作台和夹紧平台

凭借简单的设计和出色的部件,飞马特数控回转工作台在其使用寿命期间只需要最少的维护和调整。

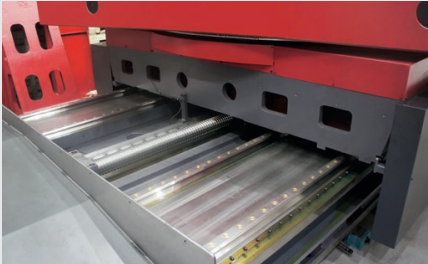

滚柱直线导轨

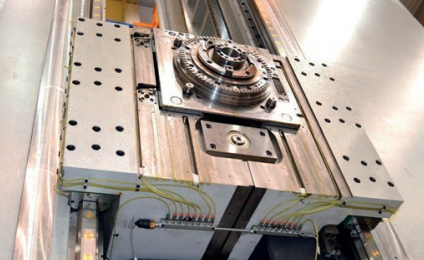

  1. 回转工作台由三部分组成 – 床身, 滑座, 和回转台面。工作台台面安装在交叉滚子轴承上,可确保高负载能力,无粘滑,最小摩擦。
  2. 工作台滑座在两条直线导轨上移动。
  3. 行程长达5米的工作台由带行星齿轮箱和滚珠丝杠的伺服电机控制。
  4. 滑座和工作台材质为铸件.
  5. 回转工作台的回转由双伺服电机的主-从结构来完成,无间隙。
  6. 工作台回转定位使用角度编码器(增量为0.001°); 工作台设置到点, 并通过液压制动器固定。
  7. 夹紧平台可用于加工部件。
