十字滑台式镗铣加工中心

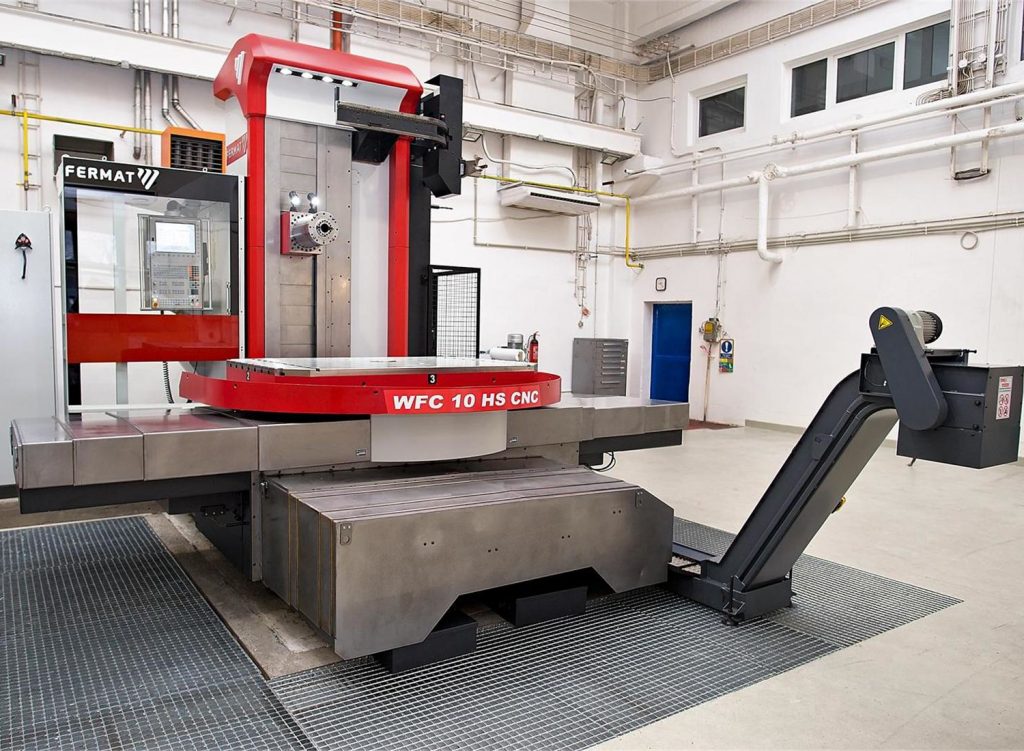

WFC10十字滑台式卧式镗铣床

WFC 10十字滑台式卧式镗铣床简介

WFC 10十字滑台式卧式镗铣床是经济,现代,简洁的解决方案。

卧式镗铣床
卧式镗铣床

它是一种现代设计连续控制的十字型或移动滑座机床,WFC 10十字滑台式卧式镗铣床非常适用于高达5吨工件的完整加工。

特点

  1. 镗杆直径100mm或110mm, 伸出730mm。
  2. 适用于工件的单一,一次性加工或批量生产; 适用于空间有限的加工车间。
  3. WFC 10 L 版本为配备直线导轨。
  4. 数控回转工作台(2个伺服马达),适合加工模具。

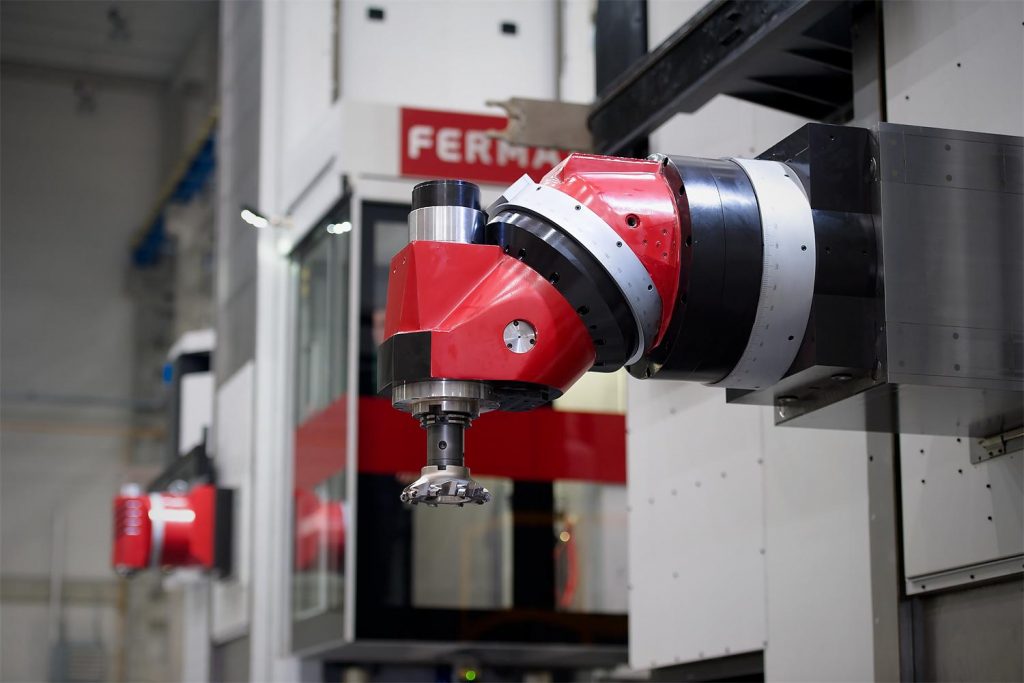

附件及细节

WFC 10十字滑台式镗铣加工中心参数

 单位WFC 10    WFC 10 L
主轴直径mm100 / 110
主轴锥度 ISO50 / BT50 / CAT50
主轴最大转速rpm4000 (选配5000)
主电机海德汉或西门子系统(S1/S6)kW19,5 / 29,3; 31 / 46,5
最大扭矩海德汉或西门子系统(S1/S6)Nm951 / 1426; 1416 / 2124
主电机发那科(S1/S3)kW22 / 26; 30 / 37
最大扭矩发那科(S1/S3)Nm823 / 971; 1370 / 1692
X轴行程mm1250 / 2000
Y轴行程mm1250/1700/2000   1400/1850/2150
Z轴行程mm1250 1500
W轴主轴伸出mm730
快速进给X,Ymm/min8000     14000 (选项30000)
快速进给Z,Wmm/min8000     14000 (选项30000), 8000
快速进给Brpm2 (选项4)      2 (选项10)
工作台最大载重kg3000 / 5000
工作台尺寸mm1000×1120 / 1250×1400 / 1250×1800 / 1400 x 1600
卧式镗铣床

卧式镗铣床结构组成

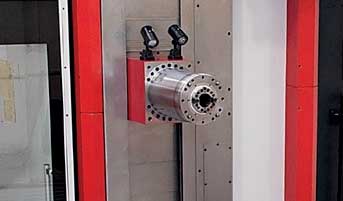

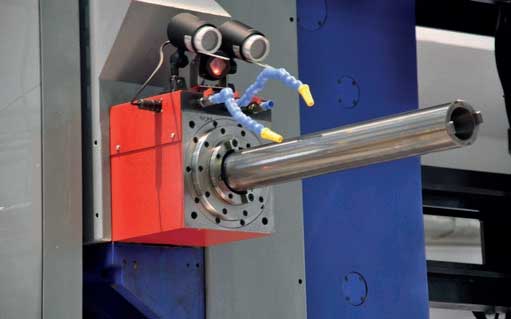

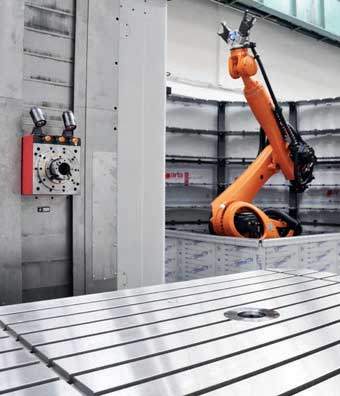

主轴箱

坚固,强壮,精确

卧式镗铣床
  • 主轴箱由球墨铸铁GGG60铸造而成,配备数控伺服电机转动主轴,连续调节其转速。
  • 主轴行程(W轴)为730 mm,由伺服电机和滚珠丝杠驱动。
  • 主轴锥度SK50(ISO,BT或CAT)。
  • 矩通过双速行星齿轮箱传递到主轴。齿轮根据编程的转速自动变化。
  • 标配主轴支撑套250 mm。

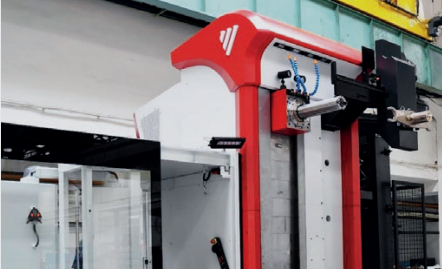

立柱

卧式镗铣床
  1. 主轴箱滑座为铸铁铸件, 由滚珠丝杠控制主轴箱在Y轴移动。
  2. 导轨由油润滑。

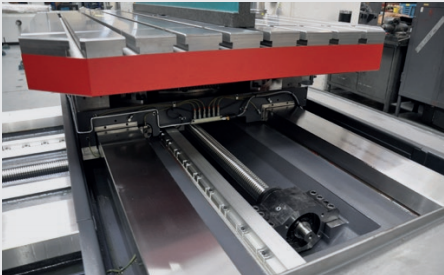

立柱和床身

刚性,坚固,精确,吸收加工过程中产生的振动。

卧式镗铣床
  1. 机床的主体(纵向和横向床身,滑座和立柱)均为铸件GG30并加入铬和铜。所有导轨的功能面都经过硬化处理(硬度:56 HRC)及磨削加工。
  2. 伺服电机和滚珠丝杠驱动数控工作台X轴,Z轴和主轴箱Y轴。
  3. Y轴上的滚珠丝杠底部配有电动制动器。
  4. 所有轴上的单独伺服驱动器都是数控的,都具有直线,圆弧和螺旋插补功能。

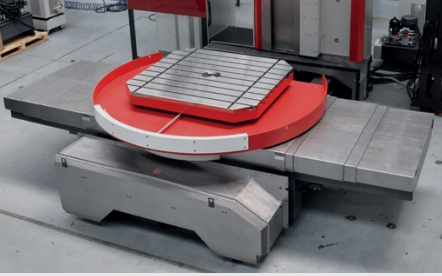

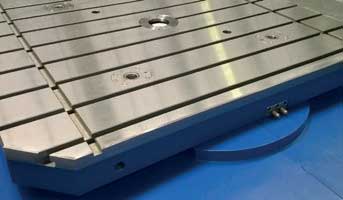

数控回转工作台

凭借简单的设计和出色的部件,飞马特数控回转工作台在其使用寿命期间只需要最少的维护和调整。

卧式镗铣床
  1. 最大载重5吨。
  2. 回转工作台在X轴和Z轴的滑轨或直线导轨上移动。
  3. 回转工作台由三部分组成 – 床身, 滑座, 和回转台面。工作台台面安装在交叉滚子轴承上,可确保高负载能力,无粘滑,最小摩擦。
  4. 回转工作台的回转由双伺服电机的主-从结构来完成, 无间隙。
  5. 工作台回转定位使用角度编码器(增量为0.001°);工作台设置到点, 并通过液压制动器固定。
