落地式镗铣加工中心
WF 落地式卧式镗铣床
WF落地式卧式镗铣床简介
目录

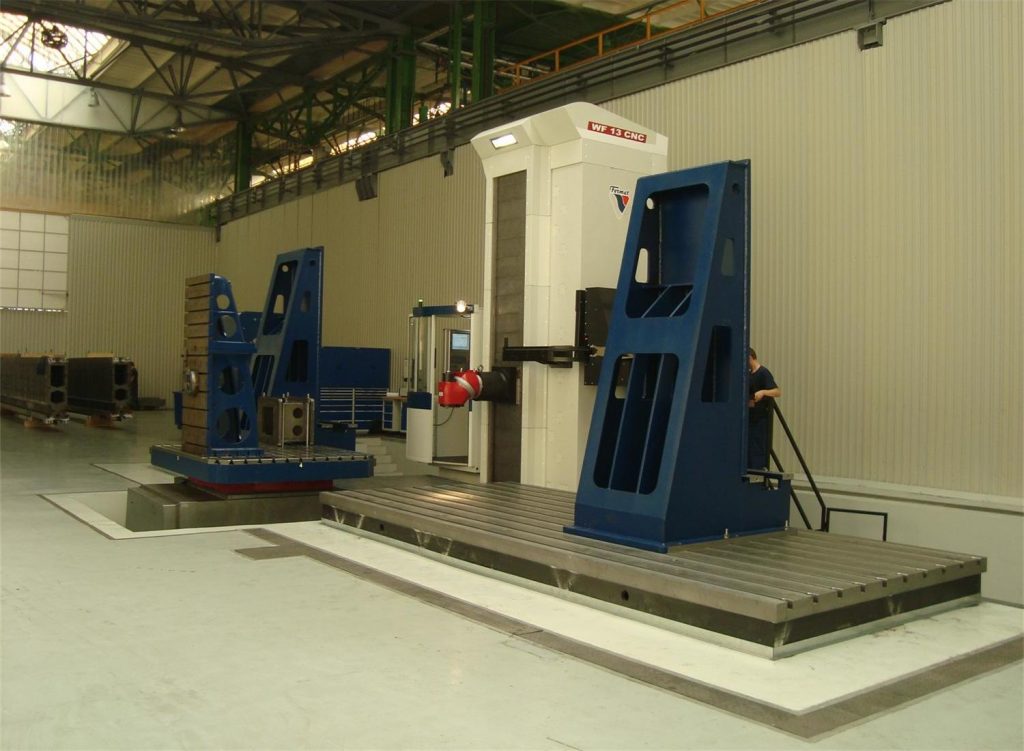

飞马特WF落地式 卧式镗铣床 适用于大型和重型工件的强壮而精确的高性能坐标钻孔,镗孔和螺纹加工。
特点
- 镗杆直径130mm或150mm; 伸出行程800mm。
- 可选配滑枕伸出700 mm。
- 配备平台和/或回转工作台。

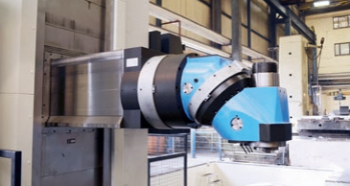

- WF落地式卧式镗铣加工中心完全兼容各种附件和自动铣头。
参数
单位 | WF 13R WF 15R | |
主轴直径 | mm | 130 150 |
主轴锥度 | ISO50 / BT50 / CAT50 /选项BIG PLUS | |
主轴最大转速 | rpm | 3400 (选配4000) 3000 |
主电机海德汉或西门子系统(S1/S6) | kW | 41 / 61,5; 53 / 77,9 |
最大扭矩海德汉或西门子系统(S1/S6) | Nm | 2099 / 3149; 2713 / 3989 |
主电机发那科(S1/S3) | kW | 37 / 45; 53 / 62 |
最大扭矩发那科(S1/S3) | Nm | 2210 / 2687; 2713 / 3989 |
X轴行程 | mm | 4000 – 22000 |
Y轴行程 | mm | 2000 / 2500 / 3000 / 3500 |
Z轴行程 | mm | 700 |
W轴主轴伸出 | mm | 800 |
快速进给X,Y | mm/min | 20000, 12000 |
快速进给Z,W | mm/min | 12000, 10000 |
快速进给B | rpm | 2 (选项4) |
回转工作台-选项 | ||
工作台最大载重 | kg | 20000(有关更多选项,请参阅第24页) |
工作台尺寸 | mm | 1600 x 1800 / 1800 x 2200 / 1800 x 2600 / 2000 x 2400 |
工作台V轴行程 | mm | 2000 – 3000 |
快速进给V轴 | mm/min | 12000 |
快速进给B轴 | rpm | 2 (选项5) |
附件及细节
落地式卧式镗铣床结构组成

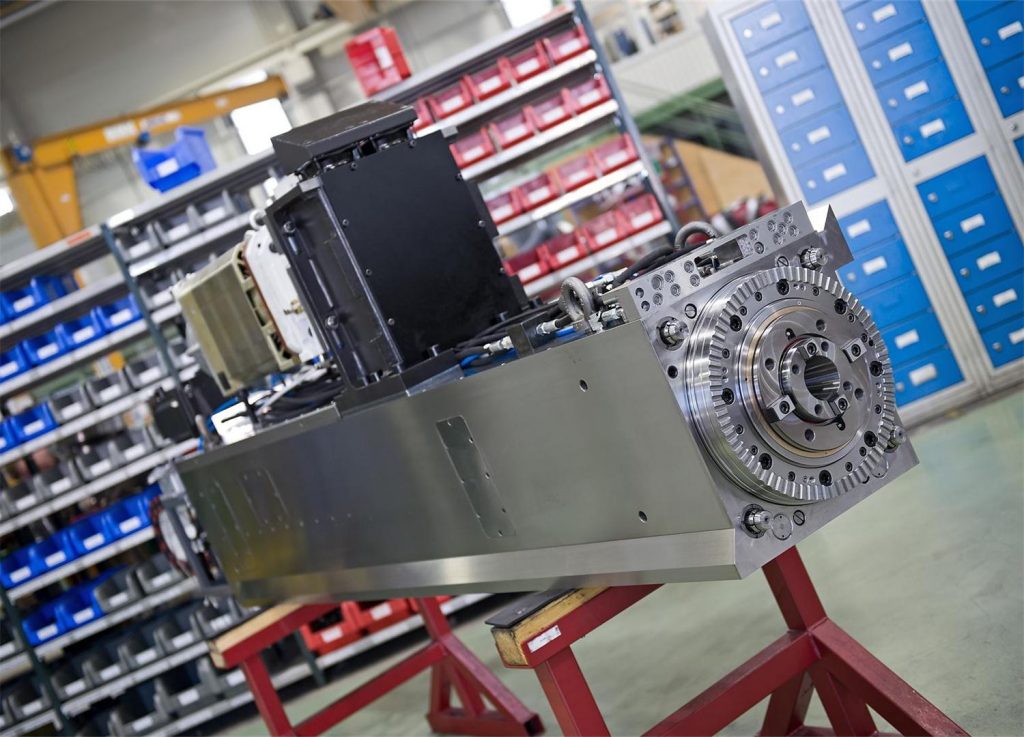

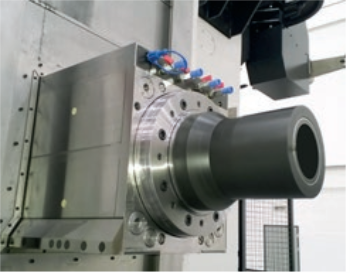

标准主轴箱
坚固,强壮,精确。
- 主轴箱由球墨铸铁GGG60铸造而成,配备数控伺服电机转动主轴,连续调节其转速。
- 主轴行程(W轴)为800 mm,由伺服电机和滚珠丝杠驱动。
- 主轴锥度SK50(ISO,BT或CAT)。
- 扭矩通过双速行星齿轮箱传递到主轴.齿轮根据编程的转速自动变化。
- •标配主轴支撑套250 mm。

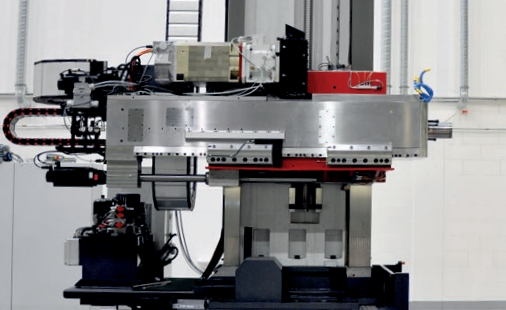

方滑枕 (选项)
- 滑枕移动达到700mm。
- 综合主轴和滑枕最大行程1500mm。
- 滑枕深入工件中心,同时保持最高刚度和精度。
- 伺服电机,变速箱和滚珠丝杠驱动滑枕伸出。
- 所有的变形由主轴箱和滑枕不同的机械特征进行补偿。

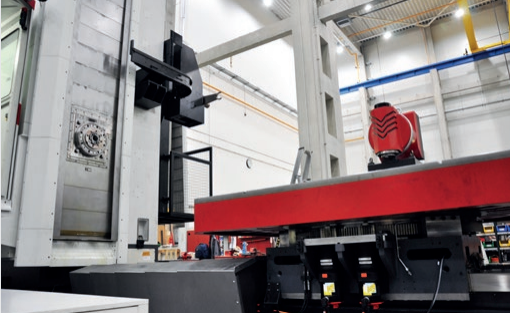

立柱和床身
刚性,坚固,精确,吸收加工过程中产生的振动。
- 立柱框架,床身,滑座, 底座均由增强型铸铁GG30制成。

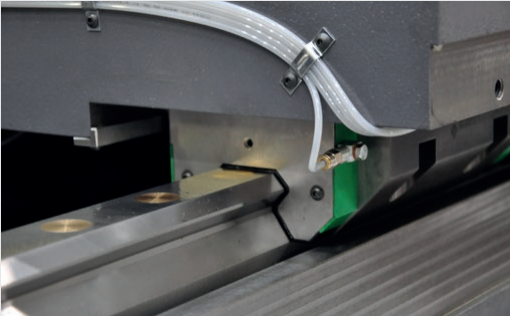

- 通过退火实现立柱和床身的最大刚性和坚固性; 线轨和滑轨都经过硬化处理(56 HRC)。

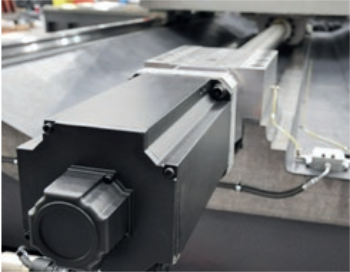

- 伺服电机和直径为80mm的滚珠丝杠驱动数控工作台X轴,主轴箱Y轴和立柱Z轴。
- Y轴上的滚珠丝杠底部配有电动制动器。
- 所有轴上的单独伺服驱动器都是数控的,都具有直线,圆弧和螺旋插补功能。
- X,Y和Z轴移动为滑轨或直线导轨。

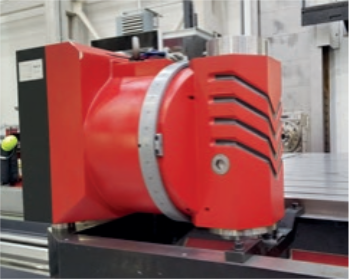

数控回转工作台
凭借简单的设计和出色的部件,飞马特数控回转工作台在其使用寿命期间只需要最少的维护和调整。
- 镗铣床的回转工作台由三部分组成 – 床身, 滑座, 和回转台面。工作台台面安装在交叉滚子轴承上,可确保高负载能力,无粘滑,最小摩擦。
- 滑座和工作台材质为铸件。
- 回转工作台的回转由双伺服电机的主-从结构来完成,无间隙。
- 工作台回转定位使用角度编码器(增量为0.001°); 工作台设置到点, 并通过液压制动器固定。
- 夹紧平台可用于加工部件。
