2021终极版本:卧式镗铣床的结构及运动形式

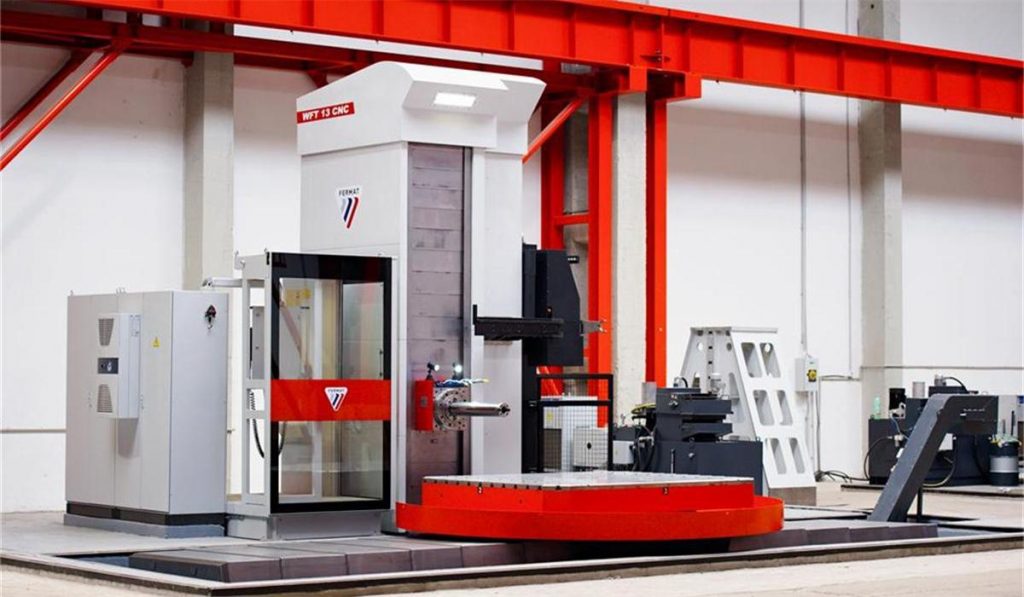

什么是卧式镗铣床

镗铣床结合了镗床和铣床的加工方式,主要用于镗孔和铣削平面。按自动化程度分为:传统镗铣床、精密镗铣床和数控镗铣床;按布局形式分为立式镗铣床和卧式镗铣床、落地式镗铣床。

卧式镗铣床( 镗铣加工中心)是镗铣床中应用较为广泛的一种。其适合工件的数面加工,只需一次安装工件及调整,配置回转式工作台,定位精准,确保各加工面之相互精度。

产品分类

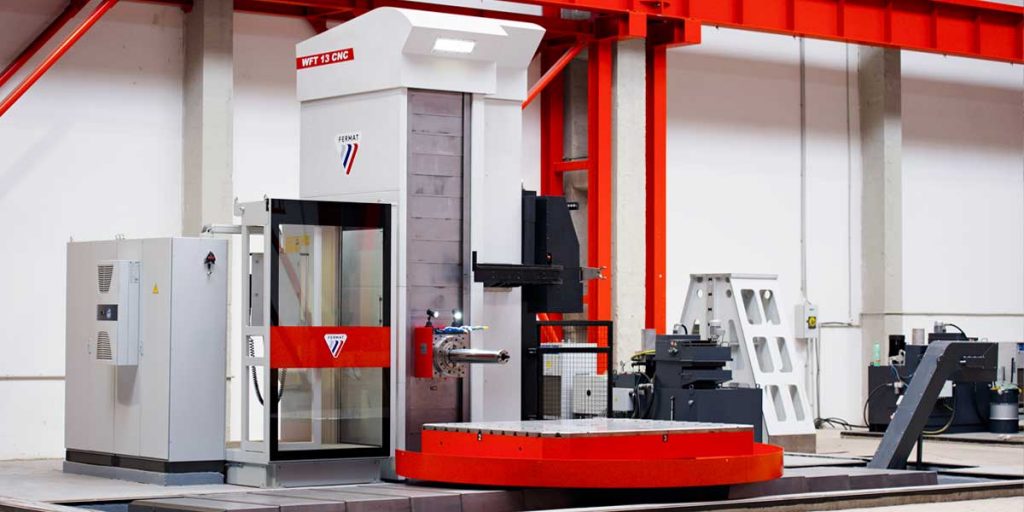

卧式镗铣床是在水平方向上钻孔的机床,有落地式、工作台式、刨床式三种,可以轻松加工极大的零件,并允许最终用户到达小腔体。

产品特点

卧式镗铣床具有高精度、高效率及卓越的加工能力。采用绝对坐标,不需要长距离的原点回归操作,有效缩短非加工时间。

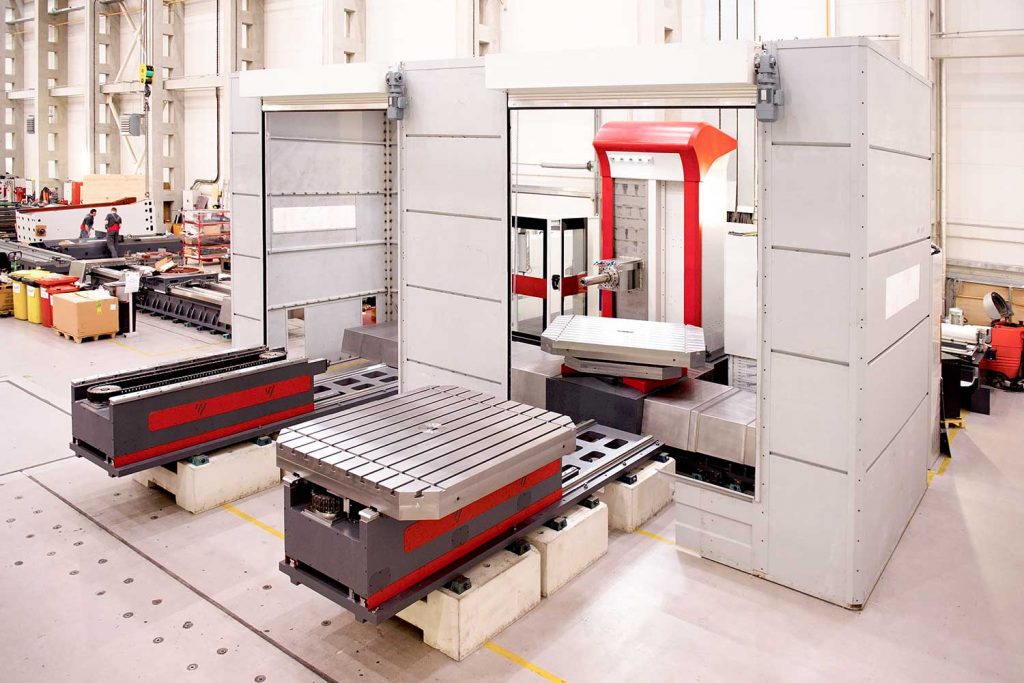

设备的结构

镗铣床在加工时,一般是将工件固定在工作台上,由镗杆或平旋盘(花盘)上固定的刀具进行加工。

卧式镗铣床主要由床身、前立柱、镗床架、后立柱、尾座、下溜板、上溜板、工作台等几部分组成:

  1. 前立柱:固定地安装在床身的右端,在它的垂直导轨上装有可上下移动的主轴箱。
  2. 主轴箱:其中装有主轴部件,主运动和进给运动变速传动机构以及操纵机构。 
  3. 后立柱:可沿着床身导轨横向移动,调整位置,它上面的镗杆支架可与主轴箱同步垂直移动。如有需要,可将其从床身上卸下。 
  4. 要作台:由下溜板,上溜板和回转工作台三层组成。下溜板可沿床身顶面上的水平导轨作纵向移动,上溜板可沿下溜板顶部的导轨作横向移动,回转工作台可以上溜板的环形导轨上绕垂直轴线转位,能使要件在水平面内调整至一定角度位置,以便在一次安装中对互相平等或成一角度的孔与平面进行加工。

设备的运动形式

  1. 主运动:主轴的旋转与平旋盘的旋转运动。
  2. 进给运动:主轴在主轴箱中的进出进给;平旋盘上刀具的径向进给;主轴箱的升降,即垂直进给;工作台的横向和纵向进给。这些进给运动都可以进行手动或机动。
  3. 辅助运动:回转工作台的转动;主轴箱、工作台等的进给运动上的快速调位移动;后立柱的纵向调位移动;尾座的垂直调位移动。 

设备应用

卧式镗铣床除了镗孔外,还可以进行钻、扩、铰孔、车削内外螺纹,用丝锥攻丝,车外圆柱面和端面,用端铣刀与圆柱铣刀铣削平面等多种工作。总之,卧式镗铣床可以用来加工多种复杂和大型工件。
