【机械物语】落地式卧式镗铣床的结构及优势

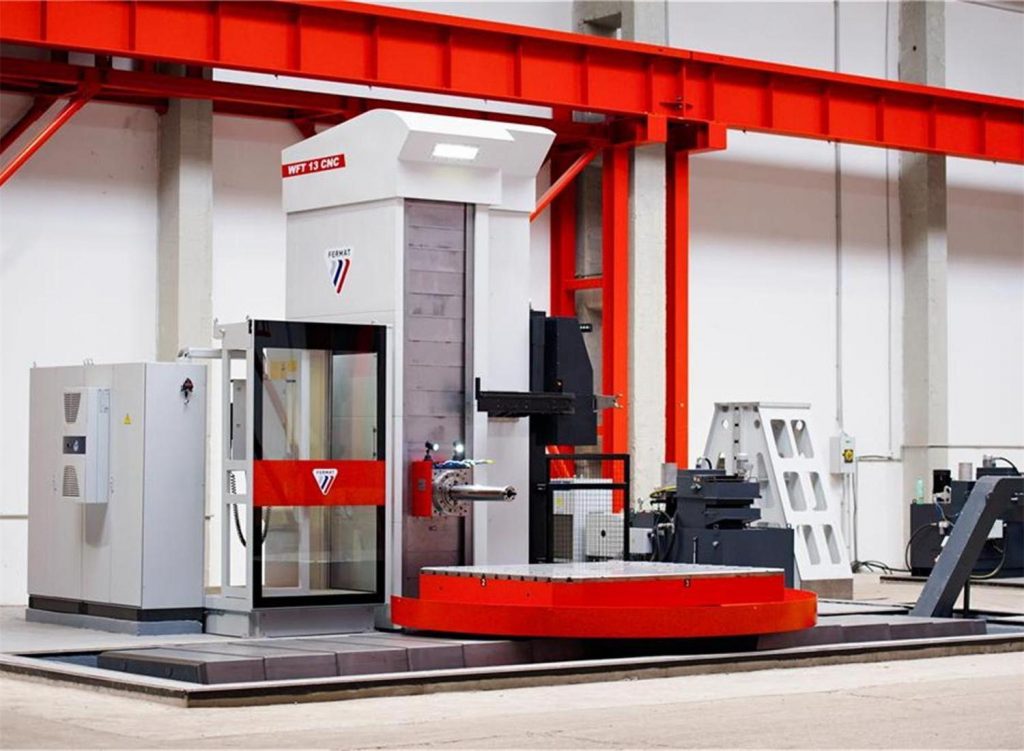

卧式镗铣床

产品结构

强力切削

由于落地式铣镗床(落地式卧式镗铣加工中心)以加工大型零件为主,铣削工艺范围广,尤其是大功率、强力切削是落地铣镗床的一大加工优势,这也是落地铣镗床的传统工艺概念。

高速加工

而当代落地时卧式铣镗床的技术发展,正在改变传统的工艺概念与加工方法,高速加工的工艺概念正在替代传统的重切削概念,以高速、高精、高效带来加工工艺方法的改变,从而也促进了落地式卧式铣镗床结构性改变和技术水平的提高。

滑枕式结构

当今,落地式铣镗床发展的特点是向高速铣削发展,均为滑枕式(无镗轴)结构,并配备各种不同工艺性能的铣头附件。

滑枕式(无镗轴) 结构的优点是滑枕的截面大,刚性好,行程长,移动速度快,便于安装各种功能附件,主要是高速镗、铣头、两坐标双摆角铣头等,将落地铣镗床的工艺性能及加工范围达到极致,大大提高了加工速度与效率。

卧式镗铣床
卧式镗铣床

设备优势

传统的铣削是通过镗杆进行加工,而现代铣削加工多由各种功能附件通过滑枕完成,已有替代传统加工的趋势,其优点不仅是铣削的速度、效率高,更主要是可进行多面体和曲面的加工,这是传统加工方法无法完成的。

因此,现在很多厂家都竞相开发生产滑枕式(无镗轴)高速加工中心,在于它的经济性,技术优势很明显,还能大大提高机床的工艺水平和工艺范围。同时,又提高了加工精度和加工效率。当然,需要各种不同型式的高精密铣头附件作技术保障,对其要求也很高。

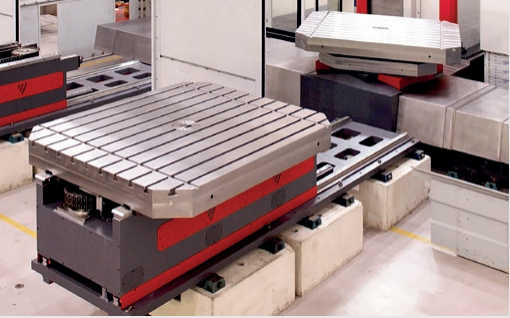

落地式铣镗床以进展大型组合式复合加工中心为主,即由两台或更多主机组合成复合加工机床,以适应大型加工零件的单件小批量生产,工艺复杂,辅助时间和加工周期长的特点,往往由一台机床很难完成所有加工工序,而由两台组合加工中心就完全可以实现。如:两台数控龙门镗铣床组成复合加工中心,并共用床身及导轨,分别配一个矩形工作台和一个回转工作台(分度),可进行镗、铣加工;一台落地式铣镗床与一台数控单柱立车组成大型复合加工中心,共用床身导轨,配一个落地平台和一个回转台,可完成车、镗、铣、钻等加工,回转台可分度。还有两台大型落地铣镗床共用床身导轨等多种组合形式。这样即节约了占地面积,降低成本,也提高了加工效率。

总结

高速铣削给落地式卧式铣镗床带来了结构上的变化,主轴箱居中的结构较为普遍,其刚性高,适合高速运行。滑枕驱动结构采用线性导轨,直线电机驱动,这种结构是高速切削所必需的,国外厂家在落地式铣镗床上都已采用,国内同类产品还不多见,仅在中小规格机床上采用线性导轨。

高速加工还对环境、安全提出了更高的要求,这又产生了宜人化生产的概念,各厂家都非常重视机床高速运行状态下,对人的安全保护与可操作性,将操作台、立柱实行全封闭式结构,既安全又美观。
